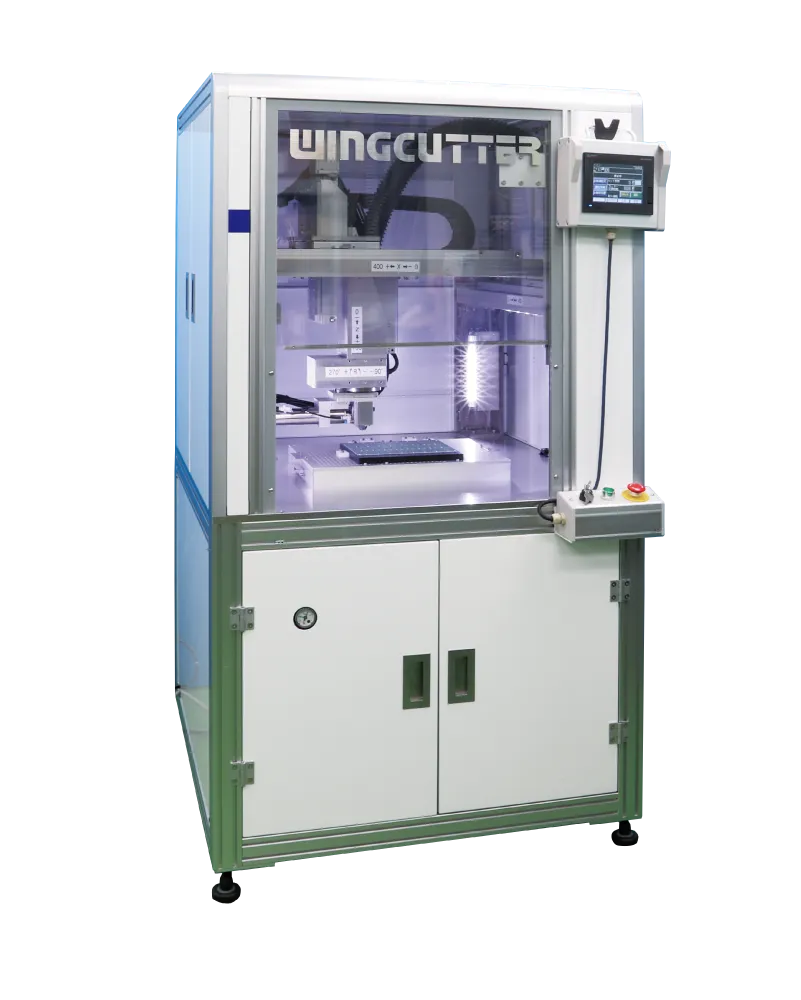

乾式基板分割ダイサー
WINGCUTTER
高速・高精度を実現する直線カット特化型
乾式で簡単運用と低ストレス分割を両立

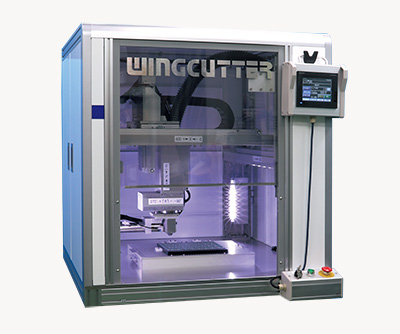

直線カットに特化したWINGCUTTERは、高速で滑らか且つ歪みストレスを微少に抑えた基板分割が可能なダイサーです。
また、乾式ダイサーは湿式と違いメンテナンスや管理が容易なため、初めての方にも扱いやすい設備となっております。
乾式基板分割ダイサー WINGCUTTER 特長
多彩なカットを実現
θ軸搭載でXY２方向カットや、Z軸による切込み量の微調整ができ、ハーフカット＆フルカットも実行可能です。
滑らかで安定したカット
砥石で研削することでカット断面は非常に滑らか且つ、切断時の歪みストレスを微少に抑えます。
速くて長寿命のカットを実現
ルーターの約５倍以上のカットスピードを実現、加えて切れ味が持続し長寿命のカッター。
材料のコストダウンに貢献

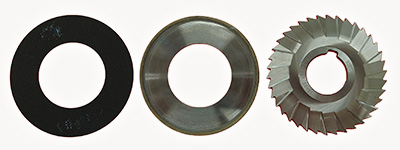

カッターの厚さが0.3mmと薄いため、切りしろが少なくて済むので取り数が増やせたり、基板サイズを小さくでき、材料費のスリム化にもつながります。
W集塵機構
ワークをセットする治具側の集塵はもちろんのこと、カッター側からも集塵することで、より集塵力を強化。
モニタリング機能

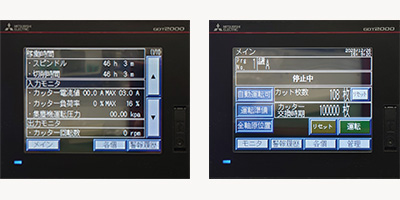

スピンドル状態（負荷率など）、カッター使用状況（生産数、稼働時間など）のモニタリング機能で寿命管理が可能です。
カスタマイズ
ロボットサイズ、オプション等も自由に選択可能、専用治具製作、インライン化などのカスタマイズにも対応致します。
参考動画
スペック
| ユーティリティー | 電源電圧 | 三相AC200V |
|---|---|---|
| 電源周波数 | 50/60Hz | |
| 最大消費電力 | 3kVA | |
| エア供給圧 | 0.5～0.7MPa | |
| エア消費量(ANR) | 300L/min | |
| 装置サイズ(mm) | W950ｘD950ｘH1,800（突起物含まず） | |
| ワークサイズ | 最大基板寸法(mm) | W350ｘD350ｘH2t |
| ロボット | 軸制御方式 | ACフルデジタルサーボ |
| 駆動方式 | ACサーボモータ＋ボールネジ駆動 | |
| 位置検出方式 | バッテリレスアブソ | |
| ティーチング方式 | MDI、ジョギングによるダイレクトティーチング | |
| プログラム数 | 99 | |
| 記憶容量 | 総プログラムステップ数：9999ステップ ポイント数：26666ポイント（一部システムにて使用しています） | |
| 軸可動範囲 | X軸 | 400mm |
| Y軸 | 400mm | |
| Z軸 | 150mm | |
| R軸 | 270° | |
| スピンドル | モーター | DCブラシレスモーター |
| 最大出力 | 1,200W | |
| 最大トルク | 1.0N・m | |
| 最大回転数 | 20,000rpm |
